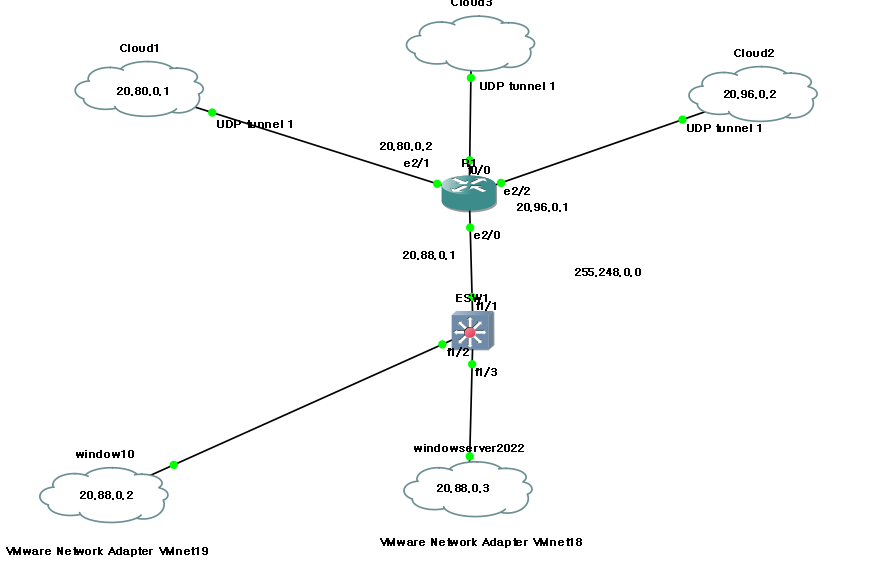

Ring Topology로 두개의 네트워크를 구축한 뒤 두 네트워크를 연결하여 보았다.
위의 환경에서 R1라우터의 경우 20.0.0.0/13부터 20.96.0.0/13까지, 외부 네트워크로 나가는 NI가 라우팅 테이블에 등록되어야 한다.
그중에서 다이렉트 커넥트와 외부네트워크를 제외하면 0부터 40까지는 20.96.0.02, 40부터 72까지는 20.80.0.1로 전송해야 한다. 즉, 총 11개의 NI와 경로를 라우팅 테이블에 등록해주어야한다.

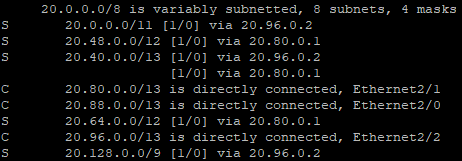

여태까지는 static으로 하나하나 등록하였지만 이번에는 supernet을 통해서 summary를 하게 되면 라우팅테이블은 다음과 같이 간략화 된다.
