Frame-Relay

Frame Relay Switch

Port : DHLI주소 사용 --> 사전 정의가 필요



논리적으로 존재하지 않지만 실제로는 사용.

연결할 Point마다 고유값이 필요 --> DLCI



encapsulation frame-relay로 설정.



P2P도 가능하며 Multi Point도 가능



동적 설정.

목적지가 어떠한 IP인지 상관없이 자신의 주소를 같은 DLCI로 사용

서브인터페이스를 사용 가능하다. 이 서브 인터페이스마다 각각 p2p나 multi point 사용가능







명령어

int [물리인터페이스].[서브인터페이스] point-to-point   #서브 인터페이스 생성

ip add [IP] [SM]

frame-relay interface-dlci [DLCI num]

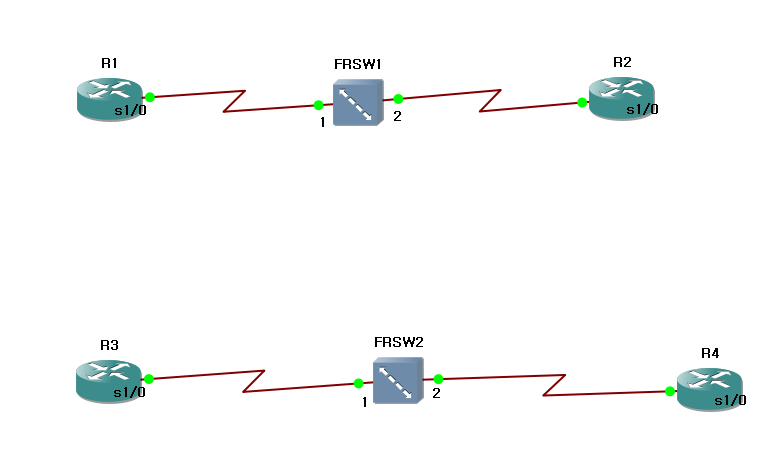

Frame-Relay switch

R1

int s1/0

encapsulation frame-relay

no shutdown

int s1/0.10 point-to-point

ip add 1.1.1.1 255.255.255.0

frame-relay interface-dlci 20



R2

int s1/0

encapsulation frame-relay

no shutdown

int s1/0.10 point-to-point

ip add 1.1.1.2 255.255.255.0

frame-relay interface-dlci 30





R1



R2

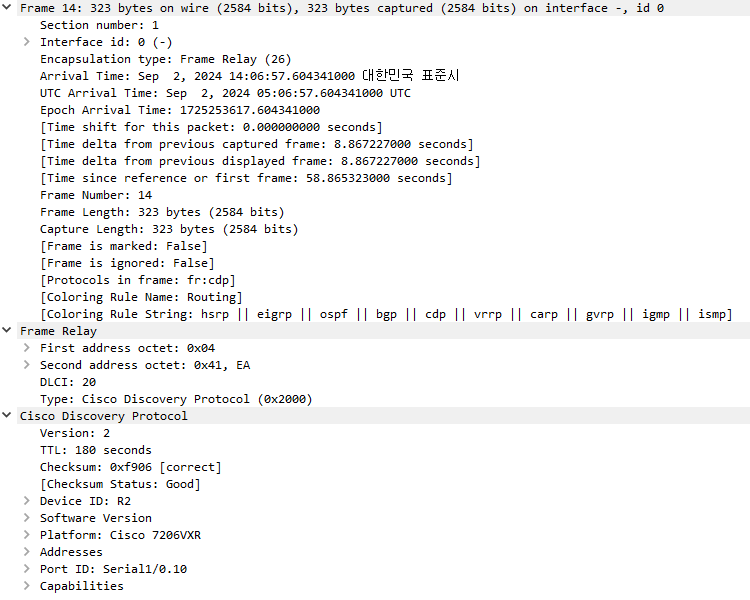

CDP Packet

DLCI 20으로 설정됨을 확인 가능







정적 설정

관리자가 해당 목적지에 따라 설정



R3

int s1/0

encapsulation frame-relay

no shutdown

int s1/0.1 multipoint

ip add 1.1.1.1 255.255.255.0

frame-relay map ip 1.1.1.2 30 b

# brodcast 옵션. 원래는 brodcast가 안됨.





R4

int s1/0

encapsulation frame-relay

no shutdown

int s1/0.1 multipoint

ip add 1.1.1.2 255.255.255.0

frame-relay map ip 1.1.1.1 40 b







R3



R4

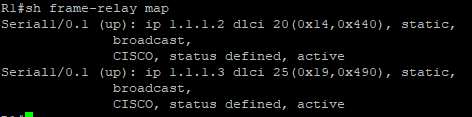

static --> 정적 방식임을 나타냄

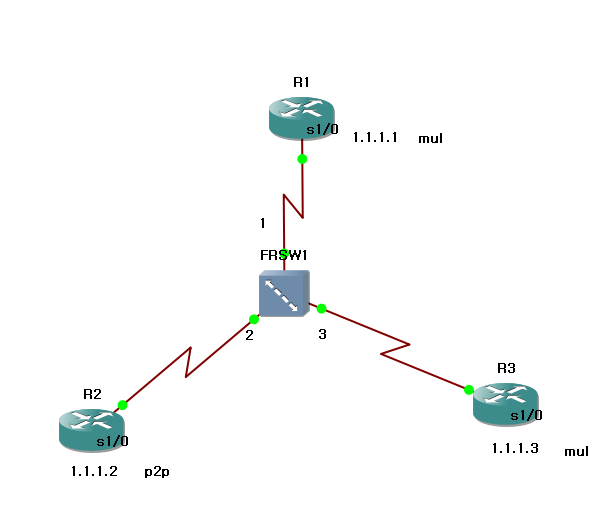

목적지 IP에 따라 setting 되는 DLCI가 다름.



---









R1

int s1/0

encapsulation frame-relay

int s1/0.10 multipoint

ip add 1.1.1.1 255.255.255.0

frame-relay map ip 1.1.1.2 20 b

frame-relay map ip 1.1.1.3 25 b



R2

int s1/0

encapsulation frame-relay

int s1/0.10 point-to-point

ip add 1.1.1.2 255.255.255.0

frame-relay interface-dlci 30





R3

int s1/0

encapsulation frame-relay

int s1/0.10 multipoint

ip add 1.1.1.3 255.255.255.0

frame-relay map ip 1.1.1.1 40 b

R1



R2





R3

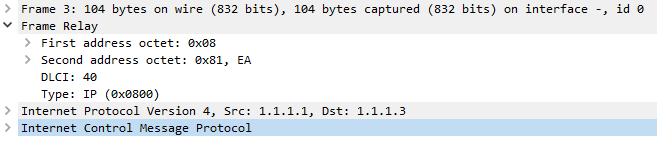

R1 --> R3 ICMP Packet

R1에서 R3로 Ping을 보내는것은 가능

but R2에서 R3로 Ping을 보낼 시 응답이 돌아오지 않음. R3에서 1.1.1.2에대하여 DLCI를 설정해주지 않았기 때문.





FR의 특성

NBMA --> Non Broadcast Multiful Access --> UC만 통신이 가능



Ethernet의 특성

BMA --> Broadcast Multiple Access





라우터 --> store and forward

스위치 --> cut-through



--> Cut through를 사용하는 FR의경우 매우 빠름



VC --> Virtual Circuit, 가상회선

PVC --> Permanent, 영구가상회선 : 계속해서 같은 회선

SVC --> Switched, 임시가상회선  : 통신시마다 회선의 설정/해제







Serial  --> 1.544Mbps  --> 굉장히 느림.

T1(24개묶음) : x24

E1(36개 회선) : x32



사실상 한국에서는 속도가 느려 사장된 기술.
