STP(1)

IEEE 802.1d : STP(Spanning Tree Protocol) --> 루프를 방지
만약 루프가 이루어지는 네트워크에서 브로드 캐스트 신호가 들어온다면 이 네트워크에서 브로드캐스트 신호는 플러딩 되므로 무한하게 루프하게 된다. 그렇게 신호가 쌓이게 되면 브로드캐스트 무한루프로 인해서 신호가 쌓여 성능이 저하됨. 이것을 브로드캐스트 스톰이라고 함.

루트스위치를 선출 -> 자신의 bpdu값을 모든 포트로 전송. 이 포트를 루트포트라고 함. -> bpdu 신호를 수신한포트를 designated port라 하며 이 수신받은 스위치는 다른 모든 포트로 플러딩을 하게 됨 -> 루트스위치는 다른 자신의 포트로 bpdu신호를 수신하면 루핑 시스템임을 알 수 있음.

루핑 시스템임을 탐지하면 루트포트에서 가장 우선순위가 떨어진 포트를 blocking됨. bpdu를 제외한 모든 신호를 차단시킴.
만약 들어오던 bpdu신호가 없다면 루핑 시스템이 해제된 것을 알게 되고 blocking된 포트를 해제함.


각 스위치는 자신의 스위치ID(브릿지 ID)값을 교환
스위치 ID : priority(우선순위값) + 자신의 mac add

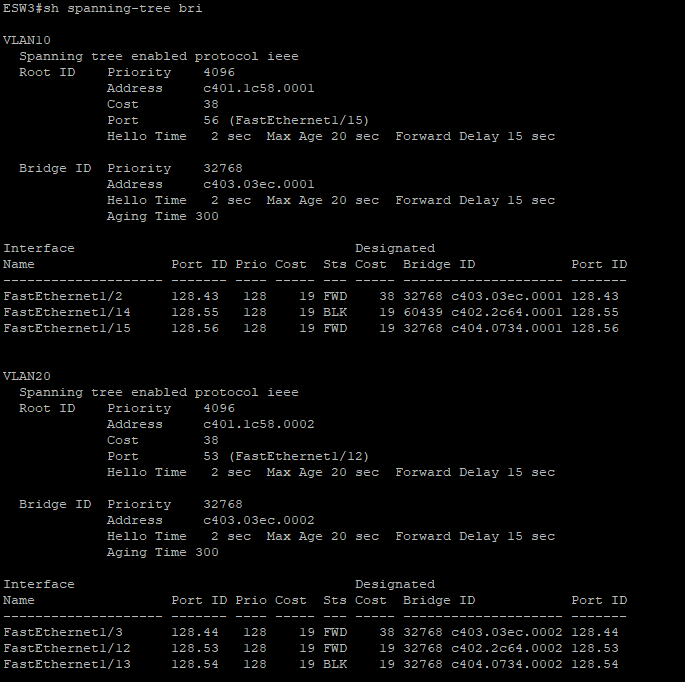

아래 명령어를 통해 스위치에서 Spanning Tree를 확인 가능

sh spanning-tree bri



Spanning Tree

- blocking 포트 선출

포트의 cost를 확인해서 cost가 큰 것. priority가 큰것. portID가 큰것 순으로 선출.

회선 이중화 : 회선이 문제가 생기더라도 이를 해결할수 있도록 이중화하여 구성. 다른 나머지 회선으로 통신을 보장.

회선 이중화에서 루핑 문제가 발생. 이를 STP를 통해 해결이 가능



802.1w : RSTP --> learning이 포함되지 않음. 30초

p vs t+
--> per vlan spanning tree protocol
각 vlan마다 STP가 돌아감.

트래픽을 분산시킨다.
우선순위 조정을 통해 이를 실현 가능

우선순위 조정 명령어

configure terminal
spanning-tree [해당 vlan] priority [우선순위 숫자]  # 일반적으로 4096 단위로 사용
